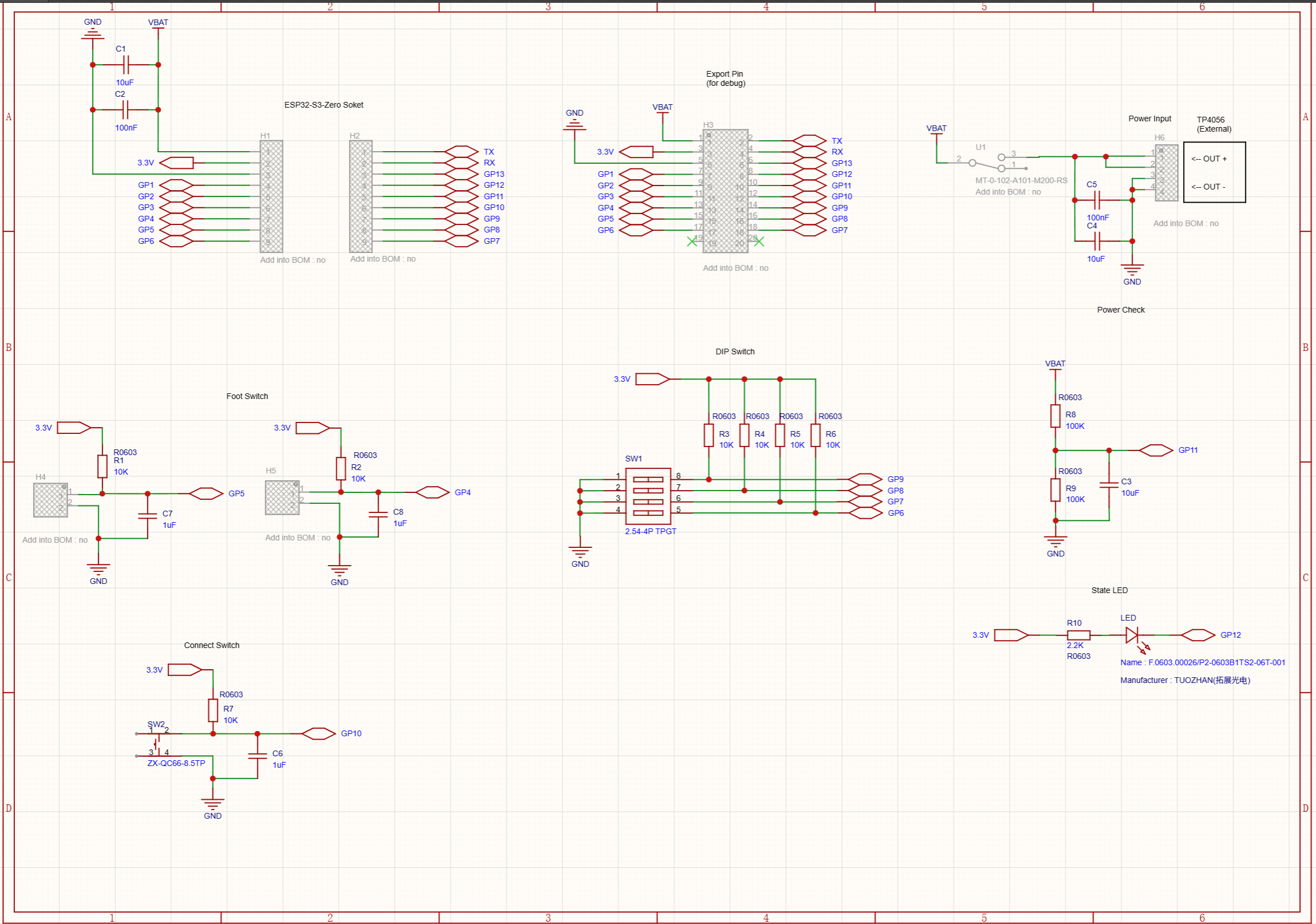

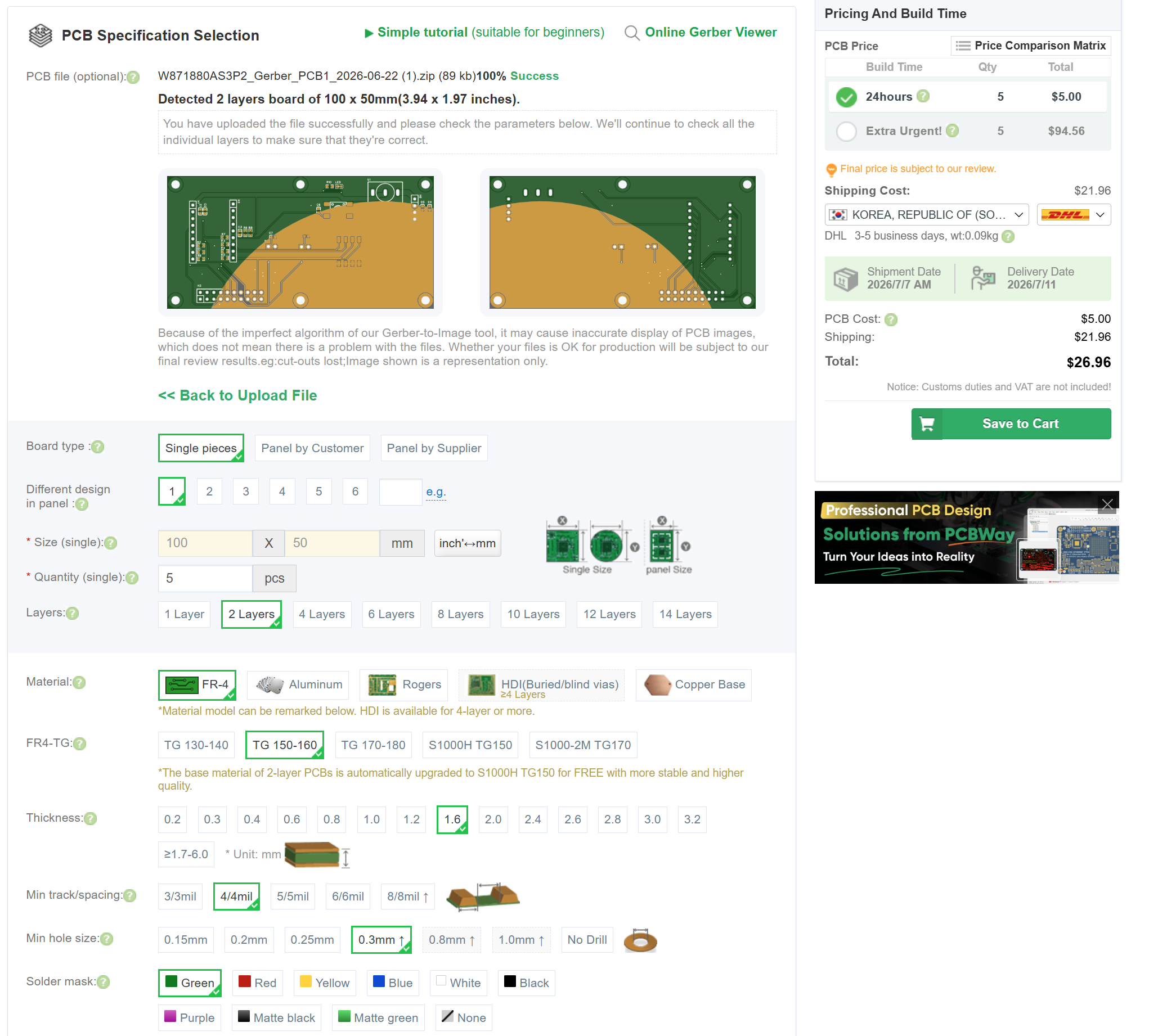

2편에서 회로도를 블록별로 살펴봤으니, 이번 편에서는 이 회로도로 설계한 PCB를 실제로 PCBWay에 주문하는 과정을 소개해드리겠습니다. PCB만 뽑는 게 아니라 PCBA(부품 실장까지 포함한 완제품 보드)로 진행했기 때문에, 이번 편은 PCBA 주문 시 신경 써야 하는 부분 위주로 정리했습니다.PCBA 주문을 위해 필요한 파일 3가지PCB만 뽑을 때는 거버 파일 하나만 있으면 되지만, 부품 실장(PCBA)까지 맡기려면 아래 3가지 파일이 함께 필요합니다.1. Gerber 파일PCB 자체의 제조 데이터입니다. 각 레이어(구리 패턴, 실크스크린, 솔더마스크, 드릴 홀 위치 등)를 담고 있어서, 이 파일이 있어야 보드 원판을 뽑을 수 있습니다. 사용하는 EDA 툴(KiCad, EasyEDA 등)에서 거버 ..
